Welk stralingsbord heb je nodig?

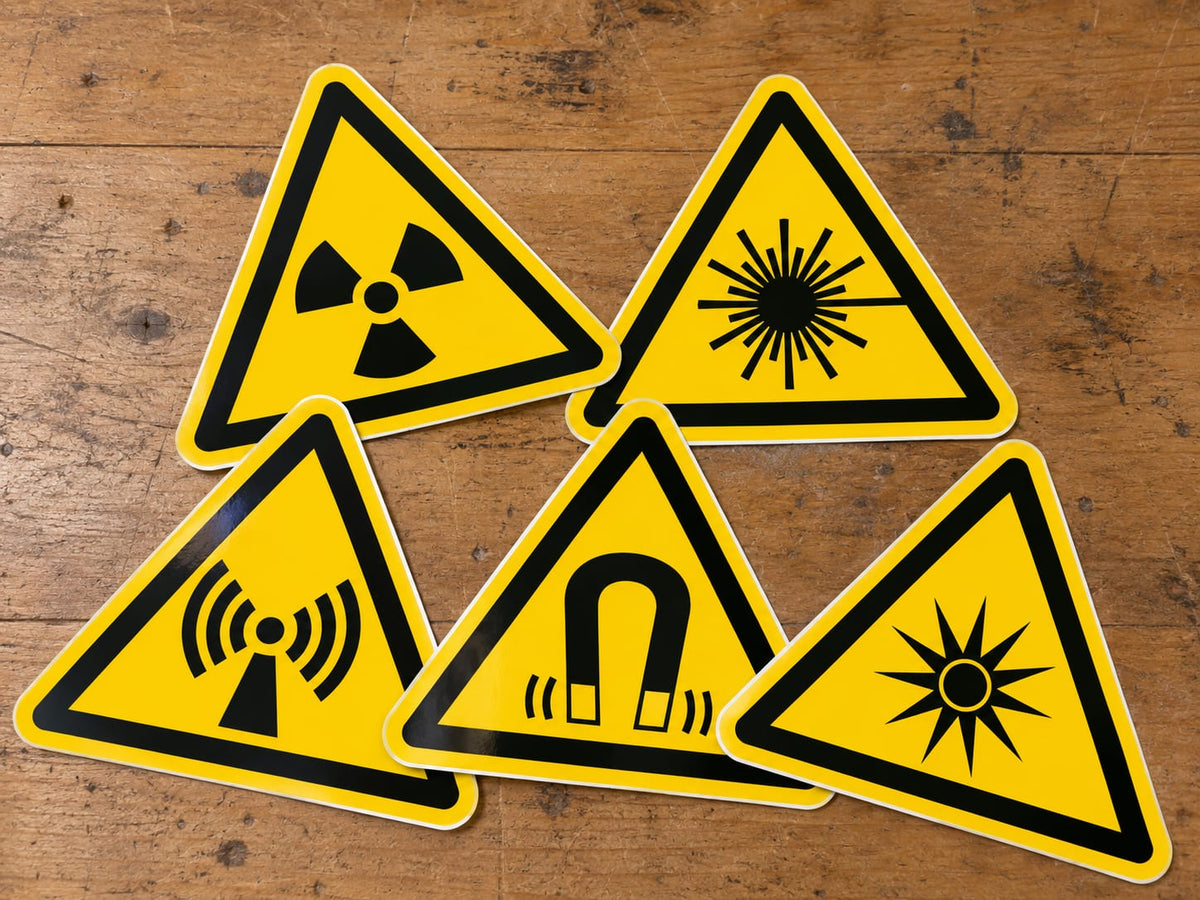

Kort antwoord: in ons aanbod zijn er vijf ISO 7010-pictogrammen die met straling te maken hebben, en elk pictogram benoemt een ander gevaar.

• W003 — voor radioactieve stoffen en ioniserende straling.
• W004 — voor een laserstraal. Een laserstraal is een vorm van niet-ioniserende straling, maar heeft een eigen, specifieker pictogram.
• W005 — voor niet-ioniserende straling; dit is het algemene pictogram.
• W006 — voor een magnetisch veld.
• W027 — voor optische straling; specifieker dan W005.

Code	Officiële pictogramnaam	Waarschuwt voor
W003	Radioactieve stoffen of ioniserende straling	radioactieve stoffen en ioniserende straling
W004	Laserstraal	een laserstraal
W005	Niet-ioniserende straling	niet-ioniserende straling
W006	Magnetisch veld	een magnetisch veld
W027	Optische straling	optische straling

Alle vijf horen bij de gele W-serie, de waarschuwingsserie van ISO 7010. Hoe de vijf series van de norm — verbod, waarschuwing, gebod, vluchtroute & redding en brandbeveiliging — zich tot elkaar verhouden, staat in ISO 7010 uitgelegd. Hieronder staat per code wat het pictogram betekent, waar het hoort en — het belangrijkste bij dit cluster — wat het níet dekt.

W003 — radioactieve stoffen of ioniserende straling

W003 heet voluit Radioactieve stoffen of ioniserende straling. Het pictogram benoemt twee dingen tegelijk: de aanwezigheid van radioactieve stoffen en het vrijkomen van ioniserende straling.

Je hangt het waar dat gevaar zit: op de toegang tot de ruimte waar de bron of de installatie staat, of op de behuizing zelf.

Wat W003 niet dekt: alles wat níet ioniserend is. Gaat het om straling die niet ioniseert, dan is W005 niet-ioniserende straling het bord dat dat zegt. En een laserstraal heeft een eigen pictogram: W004. Zet je W003 op een plek waar geen radioactieve stof of ioniserende straling is, dan waarschuw je voor het verkeerde gevaar.

Het pictogram zelf staat op W003 radioactieve stoffen of ioniserende straling.

W004 — het pictogram bij een laser

W004 heet voluit Laserstraal. Het waarschuwt voor de straal zelf, niet voor het apparaat waar hij uit komt.

Je hangt het bij de plek waar de straal kan komen: op de behuizing van de opstelling, of op de toegang tot de afgeschermde ruimte waarin gewerkt wordt.

Wat W004 niet dekt: het is geen algemeen stralingsbord. Voor ioniserende straling gebruik je W003, voor niet-ioniserende straling in het algemeen W005. Omgekeerd geldt: is er een laserstraal in het spel, dan is W004 het specifieke pictogram — dat is preciezer dan een algemeen bord.

Het pictogram staat op W004, het waarschuwingspictogram voor een laser.

W005 — niet-ioniserende straling

W005 heet voluit Niet-ioniserende straling. Dit is het algemene pictogram binnen dit cluster: het benoemt straling die niet ioniseert, zonder verder te specificeren waar die vandaan komt.

Je hangt het bij de zone of de installatie waar die straling aanwezig is — op de deur, de afscheiding of de behuizing.

Wat W005 niet dekt: ioniserende straling. Daarvoor is W003 er. En binnen het niet-ioniserende deel bestaan twee specifiekere pictogrammen: W004 voor een laserstraal en W027 optische straling. Kun je het gevaar specifiek benoemen, kies dan het specifieke pictogram; blijft het bij de bredere aanduiding, dan is W005 het bord dat dat zegt.

Het pictogram staat op W005 niet-ioniserende straling.

W006 — magnetisch veld

W006 heet voluit Magnetisch veld. Het pictogram benoemt het magnetische veld als het gevaar waarvoor je waarschuwt.

Je hangt het bij de installatie of de ruimte waar dat veld aanwezig is: op de toegangsdeur, of op de behuizing van het apparaat.

Wat W006 niet dekt: het zegt iets anders dan W005. W005 benoemt niet-ioniserende straling, W006 benoemt het magnetische veld — twee geregistreerde boodschappen naast elkaar. Voor ioniserende straling is W003 er. Wil je bij één installatie zowel het veld als een stralingsrisico aanwijzen, dan zijn dat twee boodschappen, en dus twee pictogrammen.

Het pictogram staat op W006 magnetisch veld.

W027 — optische straling

W027 heet voluit Optische straling. Het benoemt optische straling als gevaar en is daarmee specifieker dan W005.

Je hangt het bij de bron of bij de toegang tot de zone waar die straling vrijkomt.

Wat W027 niet dekt: ioniserende straling (W003) en de laserstraal, die een eigen pictogram heeft (W004). Het verschil met W005 zit in de precisie: W005 benoemt niet-ioniserende straling in het algemeen, W027 benoemt optische straling. Is het gevaar als optische straling te benoemen, dan zegt W027 het preciezer.

Het pictogram staat op W027 optische straling.

Sticker op het apparaat of bord op de deur?

Kies de uitvoering op de ondergrond. Een vinyl sticker gaat op een apparaatbehuizing, een kastdeur of een ander glad oppervlak. Een kunststof bord kies je voor een deur of een wand.

Alle vijf de pictogrammen zijn er in beide uitvoeringen — je hoeft dus niet te kiezen tussen "ik wil dit pictogram" en "ik wil deze uitvoering". Welke uitvoering en welk formaat er zijn, kies je op de productpagina zelf; daar staat de complete keuze bij elkaar.

Onze borden en stickers maken wij zelf, in eigen huis bij DWD Groep.

Welk formaat: hoe ver moet je het kunnen lezen?

Het formaat volgt uit de leesafstand, niet uit de grootte van het apparaat. De rekenregel die wij in de hele winkel gebruiken komt uit NEN 3011: de hoogte van het pictogram is minstens de kijkafstand gedeeld door 60. Meet die afstand vanaf het punt waar iemand het bord moet kunnen lezen, niet vanaf de plek waar het hangt.

Bij dit cluster levert dat twee heel verschillende antwoorden op.

Een apparaat waar je vlak langsloopt. De sticker op een behuizing lees je van dichtbij. Bij een kijkafstand van 2 meter tot het pictogram is de minimale pictogramhoogte 2 ÷ 60 = ongeveer 3,3 centimeter.

Een toegangsdeur die je van verder moet zien. Hier moet iemand het pictogram herkennen vóórdat hij bij de deur staat. Bij een kijkafstand van 10 meter tot het pictogram is de minimale pictogramhoogte 10 ÷ 60 = ongeveer 17 centimeter.

Dezelfde code, twee verschillende formaten — dat is precies waarom je per ophangplek rekent. Hoe je de kijkafstand bepaalt en wat de regel nog meer voorschrijft, staat op NEN 3011: leesafstand en bordformaat. Op de productpagina kies je vervolgens het formaat waarvan de pictogramhoogte minstens gelijk is aan je uitkomst.

Veelgestelde vragen

Wat is het verschil tussen W003 en W005?

W003 heet Radioactieve stoffen of ioniserende straling en waarschuwt voor radioactieve stoffen en voor straling die ioniseert. W005 heet Niet-ioniserende straling en waarschuwt voor straling die dat niet doet. Het zijn dus twee elkaar uitsluitende boodschappen: ioniseert de straling, dan is W003 het pictogram; ioniseert ze niet, dan W005.

Welk bord hoort bij een laser?

W004, het pictogram met de officiële naam Laserstraal. Het waarschuwt voor de straal zelf. Het algemene pictogram W005 (niet-ioniserende straling) is er ook, maar W004 benoemt het gevaar specifiek en is daarmee preciezer.

Welk bord hoort bij een sterk magnetisch veld?

W006, het pictogram met de officiële naam Magnetisch veld. Dat benoemt het veld als gevaar. W005 gaat over niet-ioniserende straling en zegt dus iets anders; zijn beide gevaren aanwezig, dan zijn het twee pictogrammen.

Wanneer kies je W027 in plaats van W005?

W005 (Niet-ioniserende straling) is het algemene pictogram, W027 (Optische straling) het specifieke. Is het gevaar als optische straling te benoemen, dan zegt W027 dat preciezer. Blijft het bij de bredere aanduiding niet-ioniserende straling, dan is W005 het juiste bord.

Welk bord moet ik in mijn situatie ophangen?

Dat kunnen wij niet voor je bepalen. Dit artikel beschrijft wat elk pictogram betekent en waar het thuishoort; welke borden in een concreet bedrijf nodig zijn, volgt uit de RI&E van dat bedrijf. Weet je welk gevaar je wilt aanwijzen, dan wijst het pictogram zich daarna vanzelf.

Ook in België

Wij leveren naar België. In Vlaanderen hoor je in het dagelijks spraakgebruik vaak signalisatie waar wij signalering schrijven; wij leveren daar dezelfde ISO 7010-pictogrammen als in Nederland. Wat er in België verder komt kijken bij het inrichten van je werkplek, staat in signalisatie op de werkplek in België.
